プリント基板の仕様

リジット基板

設計仕様・生産能力

項目生産能力
最大製品サイズ(片面・両面)500mm X 1523mm
最大製品サイズ(多層)630mm X 700mm
外形公差± 0.1mm
板厚0.06mm -- 10.00mm
板厚公差( ≥0.8mm )± 8%
板厚公差( <0.8mm )± 0.08mm
板厚公差0.04mm / 0.04mm ( 1.6 / 1.6mil )
外層銅厚35 -- 420um ( 1-12OZ )
内層銅厚12 -- 210um ( 1/3 - 6OZ )
仕上がり穴径0.10mm -- 6.5mm
スルー/ノンスルー公差± 0.05mm ( ± 2.0mil )
レジストずれ公差0.05mm ( 2.0mil )
アスペクト比16:1
最小ソルダダム幅0.065mm ( 2.5mil )
穴埋め径0.25mm--0.60mm
インピーダンス管理公差Up to ± 5%

リードタイム・基材

■リードタイム

アイテム 層数 特急納期 試作納期 量産納期
リジット基板
(試作&小ロット)
2L1 days4 days10 days
4L2 days5 days13 days
6L2 days6 days13 days
8L3 days8 days18 days
10L3 days9 days18 days
12L3 days10 days18 days
14L5 days12 days21 days
  • 上記は検図完了後~出荷までの目安の日数(稼働日)となります。
  • 特急納期は1㎡/order以下の場合上記納期で対応可能です。

■ 基材

基板タイプ 基材 CCLメーカー
片面基板 FR1/FR4Shengyi, KB, Eternal Chemical, GF
CEM1/CEM3ZD, KB, Shengyi
両面&多層基板 FR4/Prepreg, BT,
Metal core, PTFE
SGrace, Nanya,EMC, Shengyi, ITEQ, TUC, Isola, Mitsubishi
High-FrequencyRogers、Arlon、Taconic,Panasonic (Mectron6)

★提携メーカーごとに取り扱い基材はことなりますので、メーカー常備材を推奨しています。

ビルドアップ基板

設計仕様・生産能力

項目生産能力
最大層数30
ビルドアップ構成1+N+1、 2+N+2、 3+N+3、Stack via、 ELIC
BHFilled
アスペクト比1:1
BVHFilled
最小穴径Mechanical 4mil (0.10 mm),
Laser 2mil (0.05 mm)
最小レーザーパット12mil (0.3mm)
最小箔幅/箔間0.05mm / 0.05mm (2.0 / 2.0mil )
外形公差±2.0mil (0.05mm)
板厚3.2mm Max
仕上がりアスペクト比12:1
表面処理ENIG,H/G plating,OSP,Immersion sliver,ENEPIG
金端子厚80u“ (2um)
インピーダンス管理公差± 10%
作動インピーダンス管理公差± 10%

リードタイム・基材

■リードタイム

アイテム 層構成 特急納期 試作納期 量産納期
ビルドアップ基板 4L 1+N+15 days8 days21 days
4L 2+N+26 days10 days23 days
6L 1+N+16 days9 days24 days
6L 2+N+27 days11 days25 days
8L 1+N+17 days10 days27 days
8L 2+N+28 days12 days29 days
10L 1+N+18 days11 days33 days
10L 2+N+210 days12 days35 days
  • 検図完了後~出荷までの目安の日数(稼働日)となります。
  • 特急納期は1㎡/order以下の場合上記納期で対応可能です。

■ 基材

基板タイプ 基材 CCLメーカー
ビルドアップ基板 FR4Shengyi, KB,Shengyi,ITEQ,EMC

フレキ基板

設計仕様・生産能力

アイテム生産能力
最大層数8
最小箔幅/箔間35/35(Cu thickness 20)
FPCレーザービア60(PI < 25 )
ビルドアップ対応Plus 3
最小ドリル穴径60
アスペクト比率9:1
最大銅箔厚2OZ(Base FCCL)
最小カバーレイ開口サイズΦ400(500*500)
Ni/Pd/Auめっき100um
表面処理Gold plating/ENIG/OSP/ENEPIG/Chemical Ag/Tin

リードタイム

■リードタイム

アイテム 層構成 量産 試作
フレキ基板 1L5 days3 days
2L7 days5 days
3~4L7~8 days6 days
5~6L8~10 days8 days
7~8L12~15 days12 days
  • 検図完了後~出荷 までの目安の日数(稼働日)となります。
  • 特急基板は行っておりません。サンプル日数は100pcs以下の納期となります。

リジットフレキ

設計仕様・生産能力

アイテム生産能力
最大層数PCB:18
FPC:8
最小箔幅/箔間40/40 (CuLine/Spacethickness 20)
FPC構成6+(@2F@2F@2F@2F) +6
リジット部レーザービア75(DielectricThickness < 80 )
最小ドリル径100um( 4L)
アスペクト比率10:1
レジスト最小パットサイズ01005 ( 80 x 100 )
ルーター対応最大深さ100um
製品厚みフレキ最小28 ( Inner )
リジットフレキ最大3.0mm

リードタイム

■リードタイム

アイテム 層構成 量産 試作
リジットフレキ 2L rigid-flex8~10 days6 days
3~4L rigid-flex10~12 days7 days
5~6L rigid-flex15~20 days15 days
7~8L rigid-flex18~25 days18 days
  • 検図完了後~出荷までの目安の日数(稼働日)となります。
  • 特急基板は行っておりません。サンプル日数は100pcs以下の納期となります。

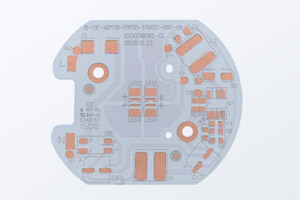

特殊技術&特殊材料

アイテム 開発案件 小ロット量産 大ロット量産
特殊技術&材料 ハイドロカーボン材料
PTFE樹脂 材料(8 layers)
バックドリル基板
銅インレイ基板
銅コイン埋め込み基板(放熱効果)
ヒートシンク アルミ基板
部品内蔵基板
キャビティー基板
高速伝送基板+FR4+金属混合基板
FR4+セラミック混合基板
銅ポスト基板
12OZ 厚銅+レーザービア
